難燃性・耐熱性の搬送ベルトです。
連続270℃の熱条件でも使えます。
瞬間（間欠的使用方法＝炉内への出入りを繰り返す場合）300℃まで使用可能です。
マイナス60℃でも柔軟性を保ちます。
－100℃～＋270℃（瞬間300℃）
乾燥炉・金属やプラスチック加熱処理・徐冷搬送工程・シュリンク包装機・セラミック乾燥用ベルト・ガラス製品の徐冷・コンベヤ・ゴムの連続押出しコンベヤ・アルミ鋳物の徐冷工程の搬送に、またアルミ製品の搬送中の打痕防止に。
可塑剤に強いため塩ビ等の可塑剤入り高温半製品の搬送・高温炉内の製品頭出しガイドベルト等に適しています。

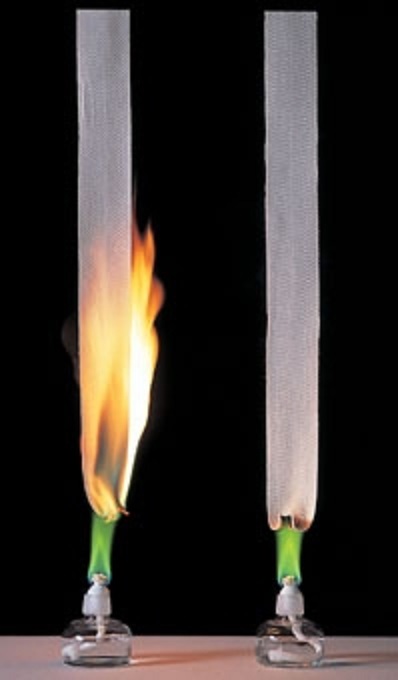

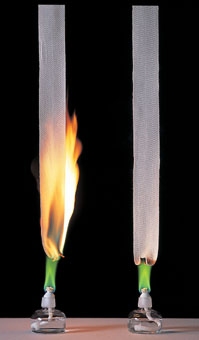

＜細幅ベルトの燃焼テスト＞

綿ベルトとタイネストベルト
の燃焼比較

着火６秒後


左：綿ベルト	右：タイネスト

コンベア機構の簡略化

ガラス繊維ベルトのような「蛇行」の心配がありません。スチールベルトのようにフレームを強くしたり、プーリー径を大きくする必要がなく、熱に強いコンベア機構が簡略化できます。ミニコンベヤの小プーリーにも対応可能です。
（→タイネストハイスペシャル
　　　＝テールプーリー、minφ25～φ30）
（→シームレスベルト＝minφ5～φ10=2019年11月製造
中止）

自己消火性・難燃性

＜生産ラインを火災から守るために＞
生産物を乾燥させる工程は、空気が乾燥して
いること、高温の雰囲気であることもあって、
火災事故が心配されます。
タイネスト-R、タイネスト・スペシャル、タイネスト・
ハイスペシャルは炎の熱源を取除けば自然に火
が消える自己消火性（LOI値29～32）です。
　（LOI値は、このページ最下段をご覧ください）
溶接の火花が飛び散る環境での使用・溶接後の製品の搬送や遠赤外線での乾燥炉のベルトとして最適です。
一般大気(酸素濃度21％)中では火元がなければ、燃焼致しません。
難燃性（耐燃性）が求められる環境下で利用されています。
(素材のメタ型アラミド繊維は消防用の服の生地としても利用されています)
難燃性はＵＬ９４-Ｖ０に相当します。
ＵＬ９４-５VAにも適合しております。
JIS規格の難燃性(耐燃性)はＫ６９１１・
B法Ｖ-０級（ＵＬ９４-Ｖ０相当）です。

高強度・低伸度・耐薬品性

タイネスト-Tは高熱下でも高強力・耐薬品性に優れた耐熱ベルトです。
（高強度パラ型アラミド繊維テイジン「テクノーラ

」製）

カラー鉄板のプリント後の乾燥ライン・乾燥炉内のガイドテープや高温雰囲気のバケットベルト用等、高温の鋼材製造ラインの受けベルトとして、又炉内のガイドベルト（作業開始時のリードベルト）としてご利用頂けます。
タイネストR・タイネストスペシャル・ハイスペシャルは、塩ビやゴムの可塑剤に強いため高温・未加硫の半製品搬送ベルトとして使用可能です。
*タイネスト-Tベルトは一般社団法人宇宙エレベーター協会主催の競技会に於いて機器昇降用テザーベルトとして採用されました。（2011年度～2015年度）
繋ぎ目のない1,300ｍの1本物で使用されています。
*タイネスト-Tは耐熱・高強度ベルトですが非難燃性です。
（タイネスト-Ｔはテイジン・テクノーラ製です｡　ＬＯＩ値＝25）

● タイネスト - R

●	標準品　　最小プーリー径＝φ６０「メタ型アラミド繊維「コーネックス」 100% 難燃性・耐熱性・自己消火性
	ガラス・アルミの熱処理・徐冷ライン、ゴム・塩ビの連続押出熱処理工程用、遠赤外線・マイクロ波による熱処理・金属部品の熱処理・徐冷工程・溶接の火花が飛び散るライン、他殊に成型後の高温アルミ製ピストンヘッドなどの搬送ベルト　　　→金属ベルトに代わって、搬送中の打痕防止に
	シュリンク包装機用・乾燥炉内のガイドベルト・etc.
	成型後のプラスチック・熱処理後のプラスチック搬送
	食品規格適合品もご提供できます。
	加熱炉内の敷物・出入り口のカーテン(暖簾等)
	常時加熱炉内で待機する「リードベルト」として →タイネストR　25ｗ・35ｗ×2P～3P
	難燃性耐熱バケットコンベヤ用
	ベルト幅＝25ｗ～1,400ｗ（サイズ表ご参照下さい）
	難燃性耐熱性機器固定ベルト　25W・50W　角カン・ラチェット等金具付　→航空機内の機器固定用に。

● タイネスト・スペシャル

●	標準品(タイネスト-R)より織り目を細かくし柔軟性あるベルトより軽量物の搬送に。最小プーリー径＝φ５０「メタ型アラミド繊維「コーネックス」 100% （搬送物に布目がつき難い表面のベルト）
	薄型セラミックの乾燥用・ミニコンベヤー・シュリンク包装機用・高温の電子部品搬送他
	難燃性・耐熱性・自己消火性
	ベルト幅＝150ｗ～550ｗ（サイズ表ご参照下さい）

● タイネスト・ハイスペシャル

●	タイネスト・スペシャルよりも更に織り目を細かく織り、ベルト縦方向の柔軟性を持たせた小プーリー用ベルト。「ミニコン」用ベルト→最小プーリー径＝(φ25～)φ30 「メタ型アラミド繊維「コーネックス」 100% (搬送の乾燥物.に布目がつき難い表面のベルト)
	小プーリー径対応(Minφ25～30）・軽量コンベヤー用 (極薄セラミック乾燥用、ミニコン対応他)
	難燃性・耐熱性・自己消火性
	織目を細かくしたベルトで、セラミックなどの電子部品の薄いワークやゴム・塩ビ等の押出し品をベルトの上で乾燥した時に布目がつき難いベルトです。
	ベルト幅＝50ｗ～550ｗ（サイズ表ご参照下さい）

● タイネスト - T

●	高強度ベルト(ダミーベルト＝炉内のガイドベルト・製品の　　　　　　　　　頭出しガイドテープ等) 　　　　　　　　（高温度製品＝鋼板等のガイドベルト) 「パラ型アラミド繊維テイジン「テクノーラ」 100%使用
	耐薬品・耐熱性・耐切創性・耐溶剤性を生かした高温炉内の搬送ベルト・高温炉内に常時待機させるガイドベルト業務用小型シャッターの巻き上げベルト
	非難燃性　(耐熱性ですが難燃グレードではありません）
	印刷インクの乾燥ライン・乾燥炉内のガイドベルトに。（薬品や溶剤に強い特性を生かして）
	機密性の高い書類などの結束に。（一般の鋏では切れません）
	耐熱性・高強度・高温のバケットコンベヤ用ベルトとして。フェライト用鉄粉・米糠の熱処理用・破砕ガラス・高温プラスチックペレット用バケットベルト等。伸びが少なく、音の発生がない事また高温下でのベルトの伸縮が少ない為、ＳＵＳチエンコンベヤーの代りに。
	高温の炉内の、製品の初期出しや非常時の製品の出し入れのガイドベルト・リードベルトに。
	高温の鉄鋼製品（コイル・パイプ）の傷防止用受けベルト・受けパット・伸銅品製造ラインの受けパット・受けベルト（金属丸棒・パイプ製品等の傷防止用受けベルト）アルミその他バリ付きの高温金属の搬送用
	高温熱処理炉内のワークの固定用ベルト耐熱高強度機器固定ベルト　（ラチェット付も対応致します)
	耐切創性の特徴を利用して重要書類・金庫などのバンディングに。重量物の吊り下げバンドに。
	高強度アラミド繊維のフィラメント糸製のため毛羽がなく、発塵性の少ないベルトです。(フィラメント糸＝長繊維)
	＜一般社団法人宇宙エレベーター協会＞主催の2012年度の技術競技会で、1本＝1,350ｍの長尺タイネスト-Tベルトが使用されました。（35㍉巾×2PLY×1,350m長さ・・・1本もの） 2013年度の同競技会においてクライマーは高度「1,100m」まで登りました。毎年記録が更新されています。
	今年2014年も宇宙エレベーター協会主催の競技会が、富士山の裾野で8月の上旬に開催され()、昇降機(クライマー)の昇る高さや速度・制御方法などが競われました。 ()開催日＝8月6日(水)～9日(土) 「1,200ｍ」の高さを2往復したチームがありました。
	高強度アラミド繊維＝ﾄワロン製細幅・長尺ベルト 1T×50ｗ×650メートル、製紙用ガイドベルト

●耐熱シームレスベルト

シームレスベルトは
2019年11月にて
製作中止致しました。

長い間のご利用
有難うございました。

●	タイネスト－ＴＥ　テクノーラシームレスベルト　　　　　　耐熱270度(非難燃性・耐薬品性･高強度)
●	タイネスト－ＫＥ　ケブラーシームレスベルト　　　　　　耐熱270度(難燃性･高強度) 　　　　　（細かい布目＝0.6Ｔ～1.0Ｔ・・・極薄セラミック用）
●	タイネスト－ＺＥ　ザイロンシームレスベルト　　　　　　耐熱400度～(MAX450度) 　　　　　　(高難燃性＝難燃性指数=LOI値68・高強度)
	ジョイント部の剥がれの心配がありません。
	サイズ表の標準外の寸法のベルトに対応可能です。但し、下記の「製作寸法」の制約があります。・細いベルト・高温で使用するベルト・少プーリーで使用　する場合にジョイント部分のトラブルがありません。・丸や筒状の製品をパイプの中を通してホーミングする　為の成型ベルトに。　金具を等ピッチに取り付けてタイミングベルトとして。 (つなぎ目なしに織り上げたベルト＝ｼｰﾑﾚｽﾍﾞﾙﾄです) ・リフロー炉排出側のコンベヤベルトに。耐熱ベルト、タイネストベルト　サイズ表、金野産業（株）＜製作寸法＞　巾＝10mm～295mm 　　（幅50ﾐﾘ迄の細幅は最大9,000ﾐﾘ長ｻまで可能）　長さ＝700mm～6,000mm 　厚み＝0.5mm～1.5mm（杉綾織・平織）　用途＝半導体基盤の乾燥用、　　　　　ベルト繋ぎ部分の剥離・振動対策に。　小プーリー用＝φ5(min)　ﾅｲﾌｴｯｼﾞR＝2.5ﾐﾘ（min）

● タイネストベルトの燃焼実験

＊耐熱性・難燃性タイネストRベルト（メタ型アラミド繊維製）の燃焼テストです。
　ライターの炎に３０秒曝しました。燃え方をご覧ください。(自己消化性・難燃性です)
　　　　　＜難　燃　性＞　・UL-９４　V０、５VA適合　　・JIS-６３８０　V-０級　　・JIS-６９１１　B法Ｖ-０級
　　　　　＜自己消化性＞　大気中（酸素濃度≒21％）で、熱源がなくなれば自ずから消化する性質
　　　　　＜Ｌ　Ｏ　Ｉ　値＞　29～32（燃焼を続けるために必要とされる酸素濃度＝％、21％の大気と比べると燃えにくい）
　　試料・・・タイネストＲ　50w×2P

アラミド繊維とは?

アラミド繊維とは、正式名を全芳香族ポリアミド（aromatic polyamide）といい、ナイロン（脂肪族ポリアミド）　　の一種です。しかし、芳香族ポリアミドと脂肪族ポリアミドとではその性質が異なるため、1974年に米連邦通商委(FTC)が従来のナイロンと区別する意味で、全芳香族ポリアミドをaramid(アラミド、アラミッド)と命名しました。
続いて1977年には、国際標準化機構(ISO)でもaramidを人造繊維の分類名称に加えました。
このアラミド繊維は、その分子骨格によりパラ型とメタ型に大別され、パラ型は耐熱性と高強力を、メタ型は耐熱性と難燃性(及び耐寒性)をそれぞれ特徴としています。

因みに、
・コーネックス(タイネストR・タイネストスペシャル・タイネストハイスペシャルの主材)はメタ型アラミド
・テクノーラ(タイネストTベルトの主材)はパラ型アラミドに分類されています。
　　　「メタ型アラミド(meta-aramid)繊維」は耐熱性と難燃性を兼ね備えた有機繊維です。
　　　「パラ型アラミド(para-aramiｄ)繊維」は耐熱性・高強度・高弾性・耐薬品性（種類によっては難燃性）等に優れています。

コーネックスはポリエステル繊維と同じような弾性率・比重・強度・伸度・風合いを持っておりますが、熱で溶融せず、400℃を超えると分解・炭化が始まります。このような耐熱性に加えて、燃焼に必要な酸素の濃度は29～32％（酸素指数＝LOI値29～32)で、一般大気中では熱源がなければ燃焼を継続できない難燃性・自己消火性を持った有機繊維です。
（従ってメタ型アラミド繊維は、消防用の服や航空機内の布地としても多く利用されています。）

　＊「コーネックス

」（ﾒﾀ型ｱﾗﾐﾄﾞ），「テクノーラ

」（ﾊﾟﾗ型ｱﾗﾐﾄﾞ）は帝人株式会社(旧帝人テクノプロダクツ社)の登録商標です。

　＊「LOI値」＝Limited Oxygen Index 限界酸素指数（その素材がもつ、燃焼を継続する為の酸素濃度指数）
　　　　　　　　　＜ex.大気中（酸素濃度≒21％）で燃焼する素材→ＬＯＩ値＝21 　酸素濃度30％で燃焼する素材→ＬＯＩ値＝30＞
